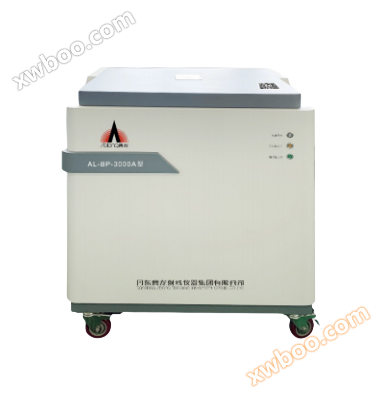

Espectrómetro de fluorescencia de rayos X de dispersión de longitud de onda (al - BP - 3000)

Espectrómetro de fluorescencia de rayos X de dispersión de longitud de onda (al - BP - 3000)

El analizador de fluorescencia de rayos X de dispersión de longitud de onda es un producto de alta tecnología formado por nuestra empresa que resume la experiencia y las lecciones aprendidas en el desarrollo de este tipo de instrumento en China a lo largo de los años, y absorbe y se refiere a la tecnología avanzada internacional. todos los indicadores de rendimiento técnico han alcanzado el nivel internacional de productos similares. El analizador de fluorescencia de rayos X se puede aplicar a cualquier área que requiera el análisis de la composición de elementos o compuestos de más de na a u, como materiales de construcción (cemento, vidrio, cerámica), metalurgia (acero, metales no ferrosos), petróleo (oligoelementos como s, plomo, etc.), industria química, minería geológica, inspección de productos comerciales, inspección de calidad e incluso inspección de oligoelementos humanos, etc. Es una herramienta confiable para el análisis constante y el análisis de trazas, y también se aplica a universidades e instituciones de investigación científica.

Áreas de aplicación:

Al - BP - 3000a es muy adecuado para el control de procesos de calidad en fábricas de cemento grandes, medianas y pequeñas (hornos individuales y dobles). Análisis de óxidos primarios y secundarios que se pueden utilizar para analizar en materias primas (como piedra caliza, arena, bauxita, Magnesita y otros minerales); Determinación de elementos convencionales como cao, sio2, al2o3, fe2o3, mgo, so3, k2o, na2o y C1 en materias primas, calientes y cemento.

Aplicación en la industria siderúrgica: determinación de elementos si, manganeso, p, s, cobre, a, ni, cr, mo, v, ti, W y NB de acuerdo con GB / t223.79-2007.

Aplicaciones de otras industrias: determinación de s y P en petróleo, vidrio, cerámica, metales no ferrosos, minería, geología, industria química, inspección de calidad, etc.

Parámetros técnicos

● tipos de elementos analizados: de cualquier diez elementos de 11na - 92u.

● tubo de rayos x: tubo de rayos X de ventana de berilio delgado de 3kw producido por varian, objetivo RH (objetivo PD opcional).

● enfriamiento por tubo de rayos x: enfriamiento por ciclo profesional, sistema de enfriamiento por agua desionizada.

● fuente de alimentación de alta tensión: 3kw (50kv60ma), la estabilidad del flujo de presión del tubo durante 12h es mejor que el 0,05%.

● precisión del control de temperatura de la Cámara de temperatura constante: valor de ajuste ± 0,10 ℃.

● detector: detector proporcional al flujo de gas, contador cerrado, contador de parpadeo.

● sistema de procesamiento de datos: 12 canales 2.048 analizador de altura de pulso independiente.

● sistema de vacío: estructura de estación de bombeo independiente, Cámara de vacío doble, fácil de mantener, el vacío máximo de la Cámara de medición es inferior a 7pa.

● sistema de flujo de aire: se adopta un sistema de control de flujo de alta precisión y densidad de aire extranjero, un dispositivo de Estabilización de densidad de flujo de alta precisión,

La estabilidad de la presión alcanzó ± 0,01 kpa.

● equipo de suministro de energía de 220V de ca: 2 kVA de CA para purificar la corriente estabilizada.

● estabilidad: (24 h) ≤ 2%

● resolución energética del contador: ≤ 40%.

● lineal de conteo de instrumentos: ≤ 1%.

● tiempo de medición de una sola muestra: (incluido el tiempo de vacío de muestreo) ≤ (2 a 5) min.

● tamaño de la muestra: 40 mm x 10 mm (h)

● superficie de la muestra analizada: 35 mm como máximo

● rotación de la muestra: 30 RPM

● software: análisis cualitativo (función de análisis de identificación automática (suave, Fondo abrochado)

● análisis cuantitativo: varias correcciones de matriz, análisis de muestras estándar, aplicación de plantillas

● función de mantenimiento: diagnóstico automático, diagnóstico remoto

Características del software

● El sistema de software chino completo desarrollado de forma independiente es adecuado para el sistema operativo windows, la operación del software es simple, cumple plenamente con los hábitos de operación de los chinos y no tiene requisitos especiales para los operadores;

● la interfaz de operación es intuitiva, se pueden realizar múltiples tareas al mismo tiempo, diálogo hombre - máquina, fácil de modificar y establecer varios parámetros;

● se utiliza la detección de espectro completo, y el instrumento de corrección inteligente en tiempo real se deriva al mejor estado de funcionamiento;

● el proceso de calibración de la curva de trabajo del instrumento con los algoritmos de modelo matemático más avanzados es simple y está más en línea con las características del proceso de producción del usuario;

● un fuerte soporte del sistema de base de datos para lograr una variedad de correcciones de interferencia de matriz y fondo;

● equipado con un módulo de ajuste y cálculo de retroalimentación de la proporción de ingredientes en línea de la industria del cemento y la determinación de la composición del cemento para medir las estadísticas de los resultados de las muestras de producción y ayudar a los ingenieros de proceso a analizar los cambios de ingredientes;

● una fuerte función de consulta de registros históricos para comprender dinámicamente los cambios en el proceso de producción en cualquier momento;

● potente función de autodiagnóstico, monitoreo en tiempo real del Estado del instrumento, función de protección automática;

● tiene un Protocolo de comunicación Popular de CDS que permite compartir fácilmente datos con el sistema de cds.

Aplicaciones de la industria del cemento:

El sistema de espectrómetro consta principalmente de equipos de preparación de muestras (incluyendo molinos de vibración, prensas), motores principales de espectrómetros, sistemas informáticos (incluyendo principalmente motores principales, monitores, impresoras, teclados, interfaces de comunicación de datos), etc., que cooperan con otros equipos relacionados para formar un sistema de control de calidad de espectrómetros. El espectrómetro se utiliza principalmente para el análisis de la composición química de las ciencias biológicas para realizar el control automatizado en línea de la proporción de materias primas y garantizar que la desviación estándar del valor de la tasa de materias primas en el horno alcance los indicadores prescritos; Al mismo tiempo, el analizador de fluorescencia de rayos X también se puede utilizar para el análisis fuera de línea de diversas materias primas, combustibles, clínquer y cemento.

Este instrumento es un espectrómetro de dispersión de longitud de onda simultánea, que puede cargar más de 10 canales de análisis (incluidos 10) para la determinación simultánea de múltiples elementos. el rango de análisis de elementos es de sodio a uranio. el rango preestablecido de elementos es ca, fe, si, al, na, mg, s, k, CLP y P de cemento. la velocidad de análisis es inferior a 2 minutos. La fuente de alimentación de entrada es de 220 / 240vac de una sola fase y es suministrada por el host al PC y la impresora.

Aplicaciones de la industria siderúrgica:

El sistema de espectrómetro consiste principalmente en equipos de preparación de muestras.(Incluye horno de fusión de alta frecuencia, prototipo de molienda, motor principal del espectrómetro, sistema informático (principalmente incluyendo motor principal, monitor, impresora, teclado, interfaz de comunicación de datos), etc., en cooperación con otros equipos relacionados para formar el sistema de análisis de acero del espectrómetro.

Este instrumento es un espectrómetro de dispersión de longitud de onda simultánea; Se pueden cargar más de 10 canales de análisis (incluidos 10) para la determinación simultánea de múltiples elementos, el rango de análisis de elementos es de sodio a uranio, y el rango preestablecido de elementos es ca, mg, si, al, manganeso, ti, Ba y P de los ocho elementos principales del mineral de hierro, con una velocidad de análisis inferior a 2 minutos. La fuente de alimentación de entrada es de 220 / 240vac de una sola fase y es suministrada por el host al PC y la impresora.
