Línea de producción de tiras de agua shj35g

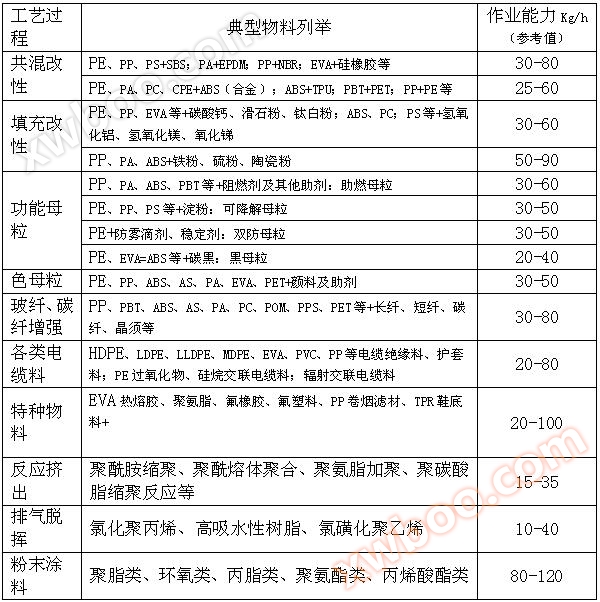

Lista de la capacidad de operación de materiales típicos de la máquina de par súper alto shj - 35g (valor de referencia)

I. parámetros técnicos de la exprimidora de doble tornillo de par súper alto shj - 35g
Relación de longitud a diámetro de doble tornillo36: 1 - "60: 1
Motor de doble tornillo con potencia de 30 kw AC
II. configuración de la unidad
A. shj - 35g unidad de extrusión de mezcla de doble tornillo
a、 Caja de cambios
1) relación de desaceleración: 2,5: 1
2) velocidad del eje de salida: max600rpm
3) velocidad del eje de entrada: max1500rpm
4) la reducción de la velocidad de la Caja de transmisión principal y la parte de distribución del PAR se integran, adoptando un diseño paralelo de tres ejes, con una estructura compacta. La desaceleración, la distribución del PAR y los rodamientos radiales de los dos ejes de salida utilizan rodamientos importados.
b、 Sistema de refrigeración por aceite lubricante
1) motor de bomba de aceite 0,55 kW
2) modelo de aceite lubricante: Shanghai haipai 6402 aceite de engranaje de carga media, modelo 85w / 90gl - 4
3) marca: XI 'an Oil Pump Factory
4) modelo de refrigerante: sl - 303
5) modelo de bomba de aceite lubricante: CB - B6
c、 Motor principal
1) motor principal: 18,5kw (motor de ca)
2) velocidad del motor (max): 1500rpm
d、 Tornillo
1) diámetro del tornillo: 0,35,5 mm
2）L/D=40:1
3) el tornillo es un bloque de construcción
4) el núcleo del tornillo está hecho de 40crnimoa, y el componente roscado y el núcleo están conectados involutivamente, con alta resistencia, gran carga de carga y fácil desmontaje y montaje.
5) el material del elemento de tornillo es acero de herramienta de alta velocidad de alta calidad w6mo5cr4v2, que se trata con tratamiento térmico de endurecimiento al vacío a alta temperatura.
6) dureza general HRC 62 a 64.
e、 Tubo de alimentación
1) el material del cilindro de la máquina está hecho de 45 acero como matriz, el agujero octogonal está hecho de un revestimiento de doble aleación, la dureza de la aleación resistente al desgaste a - 101 (fe - CR - ni - B + carbide) es HRC 60 - 64, y la longitud del cilindro de la máquina es l = 150 mm / sección.
2) la primera sección del cilindro es el cilindro de alimentación, la novena sección es el cilindro de escape, la décima sección es el cilindro de extrusión y el resto es el cilindro cerrado.
3) sistema de circulación de Agua blanda
3.1 enfriamiento con agua blanda en el cilindro de la máquina
3.2 El tanque de Agua blanda está separado del cuerpo para facilitar la limpieza y el mantenimiento.
3.3 válvulas solenoides importadas de Italia
3.4 las tuberías de agua están recubiertas de cromo con cobre púrpura.
3.5 forma de refrigeración: refrigeración por agua
3.6 bombas de enfriamiento: 055w
3.7 capacidad del tanque de agua: 60l
f、 Sistema de calefacción
Tipo de placa de calentamiento de la Sección de barril de la Sección de control de temperatura
Alimentación de la primera sección
Fundición de cobre en la segunda sección de la primera zona
Fundición de cobre en la tercera sección del Segundo Distrito
Aluminio fundido en la cuarta sección de la tercera zona
Aluminio fundido en la quinta sección del cuarto distrito
Aluminio fundido en la sexta sección del Quinto Distrito
Aluminio fundido en la sección 7 del sexto distrito
Aluminio fundido en la sección 8 del distrito 7
Aluminio fundido en la sección 9 del Distrito 8
Aluminio fundido en la sección 10 del Distrito 9
Medir la temperatura de fusión de los materiales con un par de temperatura de fusión y la presión de los materiales con un sensor de presión.
h、 Dispositivo de desgasificación al vacío
1) bomba de vacío de anillo de agua SK - 0.15, fábrica de bombas de vacío Zibo lianyi
2) motor de accionamiento: 0,75 kW AC
3) absorción máxima de aire: 9 MWH / h
4) cantidad de líquido de trabajo: 0,2 MWH / h
j、 Sistema de control eléctrico
1）3X380V， AC 50hz.
2) los principales componentes de control eléctrico son los productos siemens.
3) el botón de control es el producto francés Schneider
4) el motor de doble tornillo es un motor de CA con una potencia de 18,5 kw, y el dispositivo de regulación de velocidad del motor principal de doble tornillo es un Gobernador de frecuencia variable importado.
5) el dispositivo de regulación de velocidad de la máquina de alimentación es un Gobernador de conversión de frecuencia importado.
6) el instrumento de control de temperatura adopta productos de la compañía japonesa rkc, inteligente de dos canales, con un control de temperatura en cada distrito.
7) el rango del manómetro es de 0 a 25 MPA
8) la válvula solenoide adopta la válvula solenoide importada de Italia ceme9313
9) la calefacción está controlada por un termómetro a través de un relé de estado sólido
10) el control del Gabinete de control eléctrico incluye: sistema de control de temperatura; Sistema de accionamiento; Sistema de control conjunto entrelazado
k、 Sistema de control de entrelazamiento
1) el sistema de lubricación de aceite está entrelazado con el motor principal, es decir, después de iniciar la bomba de aceite, se puede iniciar el motor principal.
2) el sistema de alimentación está entrelazado con el motor principal, es decir, después de iniciar el motor principal, se puede iniciar el motor de alimentación.
3) el sistema de presión está entrelazado con el motor principal, es decir, cuando se sobrepresiona, el motor principal y la alimentación dejan de funcionar.
4) la corriente está entrelazada con el motor principal, es decir, cuando hay sobrecorriente, el motor principal y la alimentación dejan de funcionar.
B、 Un conjunto de máquinas auxiliares de corte de granos
1) fregadero de acero inoxidable de 1 metro 1 pieza
2) una máquina de corte de granos Lq - 60
3) una máquina de secado por soplado de 0,55 kW
C、 Piezas de repuesto
1) tres pares de calentadores
2) sello de aceite de entrada y salida de la Caja de transmisión uno y tres piezas cada uno
3) elemento de tornillo de doble tornillo 300mm
4) segundo pago de guantes de amianto
III. capacitación y servicios
1) proporcionar orientación de instalación in situ
2) puesta en marcha y prueba in situ del equipo
3) responsable de la capacitación en operaciones y mantenimiento in situ del personal de la parte a
4) proporcionar una garantía gratuita de un año por fallas de equipos causadas por la calidad del diseño o fabricación, y garantizar el suministro de piezas de repuesto durante mucho tiempo.
5) prestación a largo plazo de servicios de asesoramiento técnico
6) dentro y fuera del período de garantía, el proveedor dará una solución clara dentro de las 6 horas después de recibir el aviso de avería del equipo del demandante, y si el proveedor necesita enviar personal, debe ir al sitio dentro de las 10 horas para encargarse de la reparación (excluyendo el tiempo de viaje a mitad de camino).
4. instalación y puesta en marcha: después de la llegada de la unidad, el demandante instala la unidad en su lugar de acuerdo con los documentos técnicos proporcionados por el proveedor, y el proveedor envía personal de puesta en marcha al sitio de instalación del equipo del demandante para guiar la prueba y la instalación y puesta en marcha. La parte demandada debe tener las condiciones para la prueba. Después del funcionamiento normal de la unidad, se hace la entrega, y la parte demandada debe proporcionar al proveedor el informe de aceptación del usuario. Los materiales necesarios para la prueba son proporcionados por la parte demandada, y las condiciones del proceso de la prueba son principalmente la parte demandada, que es acordada por ambas partes.
V. una copia de la información técnica
