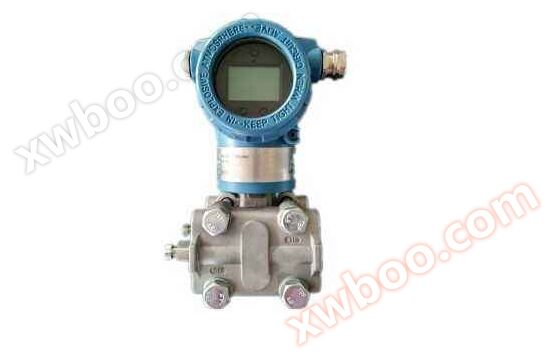

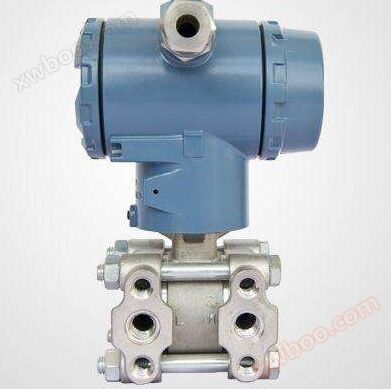

Transmisor inteligente de presión diferencial micro modelo sc3351dp precio 350 yuanes

El transmisor de presión diferencial micro SC - 3351dp se utiliza para medir pequeñas señales de presión diferencial, como la presión interna del horno, y luego se convierte en una salida de señal DC de 4 a 20ma para medir los medios en el entorno de presión diferencial micro, y también se puede comunicar con el operador manual hart, a través de la cual Se establece, monitorea, etc. La cabeza inteligente de cristal líquido utiliza teclas inteligentes para modificar el rango, la unidad de visualización, la temperatura, etc. El transmisor de presión diferencial capacitiva SC - 3351dp es un nuevo tipo de transmisor que introduce tecnología y equipos avanzados extranjeros. las materias primas clave, los componentes y las piezas provienen de las importaciones. toda la máquina ha sido estrictamente ensamblada y probada. el transmisor de presión diferencial tiene las características de principios de diseño avanzados, especificaciones completas de la variedad y fácil instalación y uso. Debido a que la apariencia de los modelos de transmisores de presión diferencial micro integra completamente las ventajas estructurales de los dos transmisores que actualmente son populares en China y son ampliamente utilizados (rosemont 3051 y Henghe eja), los usuarios tienen una sensación refrescante, mientras que se pueden reemplazar directamente en la instalación con las series tradicionales 1151, CECC y otros productos, con una fuerte versatilidad y capacidad de sustitución. Para adaptarse a la mejora continua y el desarrollo del nivel de automatización nacional, esta serie de transmisores de presión diferencial, además de tener un diseño pequeño y exquisito, también ha lanzado una función inteligente con el Protocolo Hart Field bus.

Características inteligentes del transmisor de presión diferencial inteligente SC - 3351dp:

1. rendimiento de medición súper, sustituto del transmisor de presión de microdiferencia importado, para la medición de presión, presión diferencial, nivel de líquido, flujo, medio de medición: gas, vapor y líquido

2. precisión digital: + (-) 0,05%

3. precisión de simulación: + (-) 0,75% + (-) 0,1% f.s

4. rendimiento completo: + (-) 0.2f.s

5. estabilidad: 0,25% 60 meses

6. relación de alcance: 100: 1

7. tasa de medición: 0,2s

8. programación libre de raíces cuadradas lineales

9. brida de acero inoxidable miniaturizada (2,4 kg), fácil de instalar

10. la función del transmisor se puede configurar:

11. la conexión del proceso es compatible con otros productos para lograr una buena medición.

12. tecnología de estabilización cero tecnología de compensación de temperatura

13. los sensores (tecnología patentada) con fundas de aleación H en el mundo han logrado una excelente estabilidad fría y térmica.

14. transmisor inteligente con computadora de 16 bits

15. estándar 4 - 20ma, con señal digital basada en el Protocolo hart, control remoto

16. soporte para actualizaciones a autobuses de campo y tecnologías basadas en el control de campo.

El transmisor de presión micro - diferencial SC - 1151dp se utiliza para medir el nivel de líquido, densidad y presión de líquido, gas o vapor, y luego se convierte en una salida de señal DC de 4 a 20ma. El transmisor de presión diferencial sc3051dp se puede comunicar con el operador manual hart, a través del cual se puede configurar y monitorear. La cabeza de reloj LCD inteligente utiliza teclas inteligentes para modificar el rango, la unidad de visualización, la temperatura, etc. el transmisor de presión (inteligente) tiene una alta resistencia a la sobrepresión y una buena estabilidad. El rango de entrada es de 0 a 0,25 kpa, 0 a 10 kpa, 0 a 40 kpa.

Visión general del transmisor de presión diferencial inteligente:

El transmisor de presión / presión diferencial de la serie miniaturizada 3351 es un nuevo tipo de transmisor de presión / presión diferencial de la serie que adopta un núcleo de sensor capacitivo ampliamente utilizado en el extranjero y una tecnología madura, e introduce un conjunto completo de procesos y tecnologías extranjeras, implementa estrictamente el estándar 9001: 2000 del sistema de gestión de calidad. El diseño modular del producto y el embalaje de parches completos, el diseño de la forma toma estilos populares europeos y estadounidenses, una serie de moldes de plástico exquisitos y únicos con métodos avanzados de grabado láser, hacen que el producto sea más compacto y perfecto.
Los transmisores de presión / presión diferencial de la serie 3351 están diseñados para diferentes usuarios en china, y se lanzan tres especificaciones: N (analógico ordinario), g (inteligente convencional) y S (inteligente estándar); La serie inteligente puede ajustar cero o volver a calibrar el rango en el lugar a través de botones en el lugar, y también puede realizar la calibración pasiva y la configuración de datos a través de manipuladores manuales o software de comunicación. De acuerdo con las necesidades especiales de los usuarios, la serie inteligente puede alcanzar una amplia relación de alcance (100: 1) y una alta precisión (0075%).

Aplicación de transmisores de presión diferencial inteligentes:

◆石油／石化／化工
¿ medición y control de flujo proporcionado con la placa del agujero de estrangulamiento.
Se puede medir la presión y el nivel de líquido de las tuberías y tanques de almacenamiento.
◆ electricidad / gas urbano / otras empresas
Se requieren mediciones de alta estabilidad y alta precisión.
◆ pulpa y papel
¿ se utiliza para exigir transmisores como líquidos químicos resistentes, líquidos resistentes a la corrosión, etc.
◆ acero / metales no ferrosos / cerámica
* para la medición de la presión del horno y otras ocasiones que requieren alta estabilidad y medición de alta precisión.
¿ se utiliza cuando se requiere una medición estable bajo un estricto control (temperatura, humedad, etc.).
◆ maquinaria / construcción naval
¿ se utiliza cuando se requiere una medición estable bajo un estricto control (temperatura, humedad, etc.).
3. indicadores técnicos:
Indicadores de rendimiento: (condiciones de referencia, rango de base cero, aceite de silicona, diafragma de acero inoxidable 316l, relación de rango 1: 1, valor de ajuste digital igual al valor del punto de ajuste del rango)

◆ precisión:
1. señal digital: + 0,2%
2. señales analógicas: + 0,2% a ± 0,5%
3. Microarray (≤ 1,5 kpa): + 0,5%
Nota: para el rango de medición de menos de 10: 1, la precisión es ≤ 0,2%
◆ impacto de la temperatura ambiente / 28 ℃.
Relación de rango 1: 1 a 10: 1: ≤ 0,2%
Microarray (≤ 1,5 kpa): + 0,5%

◆ impacto de presión estática (transmisor de presión diferencial)
1. error de punto cero (se puede eliminar a presión estática)
La presión estática es de 0 a 13,7 mpa, ± 0,2% / 6,9 mpa.
Presión estática superior a 13,7 mpa, ± 0,5% / 6,9 MPA
2. error de rango
± 0,25% / 6,9 MPa
◆ estabilidad: 12 meses, ± 0,2% f.s, con un cambio de temperatura de 28 ° c, una presión estática de 6,9 MPA y un rango de medición de 1: 1.
◆ impacto de la posición de instalación: más de cero puntos afectan a 250pa, se puede corregir, no hay impacto de rango.
◆ rendimiento integral (basado en errores integrales como precisión de referencia, temperatura ambiente y influencia de presión estática): en el rango de 1: 1 del transmisor, la temperatura cambia a 28 ° C y la presión estática es de ± 0,25% a 6,9 mpa.
◆ influencia de la vibración (excepto el microcentro): la prueba de 15 a 2000hz en cualquier eje relacionado con las condiciones del proceso de instalación de la tubería es inferior a ± 0,1% F.S.
◆ impacto de la fuente de alimentación: menos del 0005% / V
◆ efecto de interferencia de radiofrecuencia: de 20 a 1000 mhz, a 1 metro, + 0,1% f.s
◆ resistencia al aislamiento y protección inversa: 50hz y 100vpp entre terminales positivas y negativas y la carcasa tardan un minuto sin arco volador. No hay daños en la conexión inversa de 24vdc.
◆ tensión de alimentación: 12v a 45vdc (el estándar es de 24vdc, se puede trabajar en 16vdc sin carga, y la tensión de alimentación con indicador digital no es inferior a 12vdc)
◆ temperatura de uso: - 20 ℃ ~ + 85 ℃.
◆ temperatura de almacenamiento: - 40 ℃ ~ + 104 ℃.
◆ humedad relativa: 0 a 100%
◆ propiedades físicas: peso: aproximadamente 3,5 kg (configuración estándar, sin accesorios de instalación)
Altura: 190 mm
Agujero de cableado m20 × 1,5 o npt1 / 2.

El tipo obligatorio del transmisor de presión diferencial inteligente 3351:

	Nombre en clave DR DP HP AP GP LT DP/GP	Variedad Transmisor de presión diferencial micro Transmisor de presión diferencial Transmisor de presión diferencial de alta presión estática Transmisor de presión Transmisor de presión (incluida la presión negativa) Transmisor de nivel de brida Transmisor de presión diferencial y presión de transmisión remota
		Nombre en clave 2 3 4 5 6 7 8 9 0	Rango de medición 0-0.1 ~ 1KPa 0-1 ~ 6KPa 0-6 ~ 40KPa 0-40 ~ 250KPa 0-0,16 ~ 1MPa 0-0.4 ~ 2.5MPa 0-1.6 ~ 10MPa 0-4 ~ 25MPa 0-6 ~ 40MPa
			Nombre en clave N S	función No inteligente (salida de 4 a 20ma) Inteligente (protocolo hart)
				Nombre en clave	Materiales estructurales
					Junta de brida	Válvula de escape / drenaje	Película de aislamiento	Llenar con líquido
				23	316 acero inoxidable	316 acero inoxidable	316 acero inoxidable	Aceite de silicona
				24	316 acero inoxidable	316 acero inoxidable	Aleación de hastelli C
				25	316 acero inoxidable	316 acero inoxidable	Tantalio
				33	Aleación de hastelli C	Aleación de hastelli C	Aleación de hastelli C
				35	Aleación de hastelli C	Aleación de hastelli C	Tantalio
				44	Monel	Monel	Monel
					Nombre en clave Una C. B. C E F	Presión estática MPA 1 4 10 25 32

Tabla detallada de clasificación de variedades de transmisores:

número de serie	nombre	modelo	Alcance del material	Presión estática (mpa)	Nivel de precisión
1	Transmisor de presión diferencial micro	(3351) DR2E	0-0.1 ~ 1KPa	1	0.5
				4
2	Presión diferencial Transmisor	(3351) DP3E	0-1 ~ 6KPa	4	0,2 o 0,5
3		(3351) DP4E	0-6 ~ 40KPa	10
4		(3351) DP5E	0-40 ~ 250KPa
5		(3351) DP6E	0-0,16 ~ 1MPa
6		(3351) DP7E	0-0.4 ~ 2.5MPa
7		(3351) DP8E	0-1.6 ~ 10MPa
8 9	Presión diferencial de alta presión estática Transmisor	(3351) HP4E	0-6 ~ 40KPa	25	0,5 o 0,2
				32
				25
		(3351) HP5E	0-40 ~ 250KPa	32
10	Transmisor de presión	(3351) GP3E	0-1 ~ 6KPa		0,2 o 0,5
11		(3351) GP4E	0-6 ~ 40KPa
12		(3351) GP5E	0-40 ~ 250KPa
13		(3351) GP6E	0-0,16 ~ 1MPa
14		(3351) GP7E	0-0.4 ~ 2.5MPa
15		(3351) GP8E	0-1.6 ~ 10MPa
16		(3351) GP9E	0-4 ~ 25MPa
17		(3351) GP0E	0-6 ~ 40MPa
18	estrés Transmisor	(3351) AP4E	0-6 ~ 40KPa		0,2 o 0,5
19		(3351) AP5E	0-40 ~ 250 KPa
20		(3351) AP6E	0-0,16 ~ 1MPa
21		(3351) AP7E	0-0.14 ~ 2.5MPa
22		(3351) AP8E	0-1.6 ~ 10MPa
23	Transmisor de nivel de brida	(3351) LT4E	0-6 ~ 40KPa	2.5	0,2 o 0,5
24		(3351) LT5E	0-40 ~ 250KPa
25		(3351) LT6E	0-0,16 ~ 1MPa
26	Transmisión lejana estrés Transmisor	(3351) GP4E	0-6 ~ 40KPa		0.5
27		(3351) GP5E	0-40 ~ 250KPa
28		(3351) GP6E	0-0,16 ~ 1MPa
29		(3351) GP7E	0-0.4 ~ 2.5MPa
30		(3351) GP8E	0-1.6 ~ 10MPa
31	Transmisión lejana Presión diferencial Transmisor	(3351) DR3E	0-1 ~ 6KPa	2.5	0.5
32		(3351) DR4E	0-6 ~ 40KPa	2.5
33		(3351) DR5E	0-40 ~ 250KPa
34		(3351) DR6E	0-0,16 ~ 1MPa
35		(3351) DR7E	0-0.4 ~ 2.5MPa
